Descrição

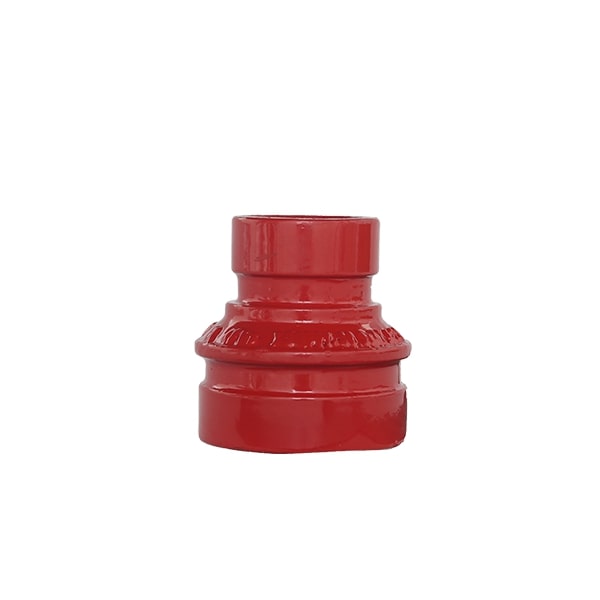

Redução Concêntrica Grooved – Conexão Segura e Alinhada em Sistemas de Tubulação
A Redução Concêntrica Grooved é uma peça fundamental em sistemas de tubulações que utilizam conexões ranhuradas (grooved). Sua função principal é permitir a transição suave entre tubulações de diferentes diâmetros, mantendo o alinhamento central do fluxo e garantindo eficiência hidráulica e segurança na condução de líquidos ou gases.
Diferente da redução excêntrica, a redução concêntrica possui um formato simétrico em forma de cone, o que possibilita a centralização das tubulações em ambos os lados. Isso reduz a formação de bolsões de ar ou turbulências, sendo ideal para sistemas que exigem alto desempenho hidráulico e pressão constante.
Esse tipo de conexão é projetado com extremidades ranhuradas, compatíveis com acoplamentos tipo Grooved, o que facilita significativamente a instalação e a manutenção. A tecnologia Grooved dispensa soldas e roscas, agilizando a montagem e reduzindo o tempo de parada em projetos e manutenções.
🔧 Especificações Técnicas da Redução Concêntrica Grooved
-
Tipo de Conexão: Grooved (ranhurado), para acoplamento com união mecânica
-
Formato: Redução cônica com centro alinhado (concêntrica)
-
Material: Aço carbono (com pintura epóxi ou galvanizado), aço inox ou ferro dúctil, dependendo da aplicação
-
Acabamento: Pintura epóxi na cor preta, vermelha ou galvanizado a fogo, conforme norma e uso previsto
-
Diâmetros Disponíveis: Diversas combinações de medidas – ex: de 4” para 3”, de 6” para 4”, etc.
-
Pressão de Trabalho: Até 300 psi (dependendo do material e da bitola)
-
Temperatura de Trabalho: Até 120 °C (varia conforme o material e o tipo de fluido)
-
Normas Técnicas Atendidas: AWWA C606, ASTM A536 (quando ferro dúctil), entre outras
✅ Principais Vantagens da Redução Concêntrica Grooved
-
Alinhamento do Fluxo: Por ser concêntrica, evita desníveis entre tubulações, contribuindo para o desempenho hidráulico e estabilidade do sistema.
-
Instalação Rápida e Segura: O sistema Grooved permite montagem simples com uso de acoplamentos mecânicos, sem a necessidade de soldagem ou roscagem.
-
Facilidade de Manutenção: Ideal para sistemas que exigem intervenções periódicas, a conexão pode ser desmontada e remontada com facilidade.
-
Durabilidade: Materiais robustos e tratamento anticorrosivo garantem longa vida útil mesmo em ambientes agressivos.
-
Versatilidade: Pode ser utilizada em uma grande variedade de aplicações, desde redes de incêndio até sistemas industriais e HVAC.
-
Redução de Custos Operacionais: Instalação rápida, menos mão de obra e menor necessidade de ferramentas pesadas resultam em economia significativa.
-
Segurança e Estanqueidade: Utiliza vedações específicas nos acoplamentos que garantem selagem perfeita, mesmo sob pressão.
🔍 Aplicações Comuns da Redução Concêntrica Grooved
-
Sistemas de Combate a Incêndio (Sprinklers e Hidrantes): Utilizada para reduzir a bitola das redes de forma centralizada, mantendo a performance dos sistemas pressurizados.
-
Instalações Industriais e Prediais: Indicada para sistemas de água fria ou quente, ar comprimido, sistemas de recirculação e distribuição de produtos químicos não corrosivos.
-
Setor de HVAC (Aquecimento, Ventilação e Ar Condicionado): Excelente opção para adaptar tubulações em redes de água gelada ou aquecida.
-
Usinas, Refinarias e Estações de Tratamento: Aplicável em linhas de processos onde há necessidade de mudanças de bitola sem alterar o eixo central do fluxo.
-
Infraestrutura Urbana e Comercial: Em obras civis que envolvem condução de água potável, esgoto tratado, redes de irrigação, entre outros.
🛠️ Recomendações de Uso da Redução Concêntrica Grooved
-
Verifique a compatibilidade de diâmetros antes da instalação para garantir o encaixe adequado entre os tubos e a peça.
-
Utilize acoplamentos grooved apropriados com anéis de vedação compatíveis com o fluido transportado (ex: EPDM para água, Nitrílica para óleo).
-
A instalação deve ser feita seguindo as instruções do fabricante e utilizando ferramentas específicas para torque e alinhamento.
-
Em redes de incêndio, certifique-se de que a redução atenda às normas exigidas pelo Corpo de Bombeiros local.
-
Em sistemas com variações térmicas ou vibrações, utilize suportes e amortecedores conforme o projeto para evitar tensões na peça.
🔒 Eficiência Comprovada para Reduções Seguras e Alinhadas
A Redução Concêntrica Grooved é uma solução indispensável para quem busca segurança, durabilidade e desempenho técnico em sistemas de tubulação. Seu design alinhado e sua conexão por acoplamento Grooved garantem instalações rápidas, seguras e com excelente vedação, mesmo em ambientes com alta demanda operacional.
Seja para obras hidráulicas, sistemas industriais ou redes de incêndio, a redução concêntrica é uma peça-chave para adaptar tubulações sem comprometer o rendimento do sistema.
